Kao dobavljač 1550nm Lidar modula, često se susrećem s pitanjima kupaca u vezi s tehničkim specifikacijama naših proizvoda. Jedno od najčešće postavljanih pitanja je o omjeru signala i šuma (SNR) našeg 1550nm Lidar modula. U ovom postu na blogu istražit ću što omjer signala i šuma znači u kontekstu 1550nm Lidar modula, zašto je važan i kako utječe na performanse našeg proizvoda.
Razumijevanje omjera signal-šum
Omjer signala i šuma temeljni je koncept u svakom mjernom sustavu, uključujući Lidar. Definira se kao omjer snage signala (korisne informacije koju želimo otkriti) i snage šuma (neželjene smetnje). Matematički se izražava kao:
[SNR=\frac{P_{signal}}{P_{šum}}]
gdje je (P_{signal}) snaga signala, a (P_{šum}) snaga šuma. U decibelima (dB), SNR se izračunava kao:
[SNR_{dB} = 10\log_{10}\lijevo(\frac{P_{signal}}{P_{šum}}\desno)]
Visoki SNR označava da je signal mnogo jači od šuma, što znači da je mjerenje preciznije i pouzdanije. Nasuprot tome, nizak SNR implicira da je šum značajan u odnosu na signal, što otežava razlikovanje signala od šuma i potencijalno dovodi do pogrešaka u mjerenju.
Zašto je SNR bitan u 1550nm Lidar modulu
U 1550nm Lidar modulu, SNR igra ključnu ulogu u određivanju performansi sustava. Lidar radi emitiranjem laserskih impulsa i mjerenjem vremena koje je potrebno svjetlu da se odbije od predmeta i vrati u detektor. Jačina vraćenog signala ovisi o nekoliko čimbenika, kao što su udaljenost do objekta, refleksija objekta i atmosferski uvjeti.
Visok SNR neophodan je za precizno mjerenje dometa. Kada je SNR visok, detektor može lako razlikovati povratni signal od pozadinske buke, omogućujući precizno određivanje vremena leta laserskog pulsa. To zauzvrat omogućuje točan izračun udaljenosti do objekta.
Štoviše, visoki SNR također poboljšava raspon detekcije Lidar modula. U okruženjima s visokom razinom pozadinske buke, kao što je jaka sunčeva svjetlost ili područja s puno prašine i izmaglice, Lidar modul s visokim SNR-om i dalje može otkriti objekte na većim udaljenostima u usporedbi s onim s niskim SNR-om.
Čimbenici koji utječu na SNR 1550nm Lidar modula
Nekoliko čimbenika može utjecati na SNR 1550nm Lidar modula. To uključuje:
1. Snaga lasera
Snaga lasera koji se koristi u Lidar modulu izravno utječe na snagu signala. Veća snaga lasera rezultira jačim povratnim signalom, što može poboljšati SNR. Međutim, povećanje snage lasera također ima svoja ograničenja jer može dovesti do problema sa sigurnošću očiju i povećane potrošnje energije.
2. Osjetljivost detektora
Osjetljivost detektora određuje koliko dobro može otkriti slabe signale. Osjetljiviji detektor može detektirati signale manje snage, što može poboljšati SNR, posebno u uvjetima slabog osvjetljenja ili pri otkrivanju objekata na velikim udaljenostima.
3. Pozadinski šum
Pozadinska buka može dolaziti iz različitih izvora, poput sunčeve svjetlosti, toplinske buke u detektoru i električnih smetnji. Minimiziranje pozadinske buke ključno je za poboljšanje SNR-a. To se može postići korištenjem optičkih filtara za blokiranje neželjenih valnih duljina svjetlosti i odgovarajuće zaštite za smanjenje električnih smetnji.
4. Atmosferski uvjeti
Atmosfera može raspršiti i apsorbirati lasersko svjetlo, smanjujući snagu povratnog signala. U nepovoljnim atmosferskim uvjetima, poput magle, kiše ili prašine, SNR se može značajno smanjiti. Kako bi ublažili učinke atmosferskih uvjeta, neki Lidar moduli koriste tehnike kao što je adaptivna obrada signala za kompenzaciju slabljenja signala.
Poboljšanje SNR-a našeg 1550nm Lidar modula
U našoj tvrtki neprestano radimo na poboljšanju SNR-a našeg 1550nm Lidar modula. Koristimo lasere velike snage s izvrsnom kvalitetom snopa kako bismo osigurali jak signal. Naši detektori pažljivo su odabrani zbog svoje visoke osjetljivosti i niske razine buke.

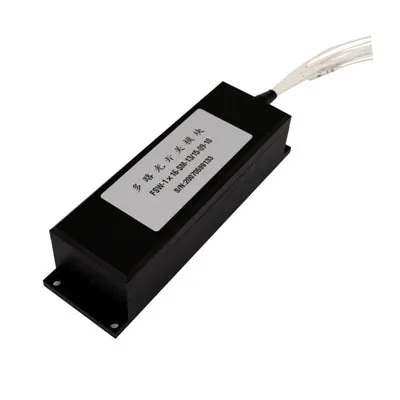

Također uključujemo napredne optičke komponente u naš dizajn. Na primjer, koristimo seMehanički optički prekidačiMEMS optički prekidačza kontrolu optičkog puta i optimiziranje prijenosa signala. Ovi prekidači nude visoku pouzdanost i velike brzine prebacivanja, što može poboljšati ukupnu izvedbu Lidar modula.
Osim toga, koristimoASE izvor svjetlaza potrebe kalibracije i testiranja. Izvor svjetla ASE pruža stabilan i širokopojasni izlaz svjetla, što nam pomaže da precizno izmjerimo performanse našeg Lidar modula i izvršimo potrebne prilagodbe za poboljšanje SNR-a.
Mjerenje SNR-a našeg 1550nm Lidar modula
Imamo rigorozan postupak testiranja za mjerenje SNR-a našeg 1550nm Lidar modula. Koristimo specijaliziranu ispitnu opremu za simulaciju različitih radnih uvjeta i mjerenje razine signala i šuma. Usporedbom izmjerenih snaga signala i šuma, možemo izračunati SNR modula.
Naši rezultati testiranja pokazuju da naš 1550nm Lidar modul ima visok SNR, što znači izvrsnu izvedbu u smislu točnosti mjerenja dometa i dometa detekcije. Predani smo održavanju i poboljšanju SNR-a naših proizvoda kontinuiranim istraživanjem i razvojem.
Zaključak
Omjer signala i šuma kritičan je parametar za 1550nm Lidar modul. Visoki SNR osigurava precizno mjerenje dometa, veliki domet detekcije i pouzdan rad u različitim okruženjima. Kao dobavljač 1550nm Lidar modula, razumijemo važnost SNR-a i posvećeni smo pružanju proizvoda s izvrsnim SNR karakteristikama.
Ako ste zainteresirani za naš 1550nm Lidar modul ili imate bilo kakvih pitanja o omjeru signal-šum ili drugim tehničkim specifikacijama, slobodno nas kontaktirajte radi daljnje rasprave i potencijalne nabave. Radujemo se suradnji s vama kako bismo zadovoljili vaše potrebe za Lidarom.
Reference
- "Lidarsko daljinsko očitavanje: principi i praksa" Georgea HM van Dijka
- "Sustavi komunikacije s optičkim vlaknima" Govinda P. Agrawala
- Tehnička literatura vodećih proizvođača Lidar komponenti
